广泛应用于石油、冶金、煤炭、煤层气等领域的气体流量计量检测，FLXZ系列旋进漩涡气体流量计采用双探头检测及新型传感器处理技术，具有功能强，流量范围宽，操作维修简单，安装使用方便等优点，主要技术指标达到国外同类产品的先进水平。
性能特点
● 公称通径：25~300mm；
● 流量范围：1.5m³/h ~ 8000 m³/h；
● 重复性 ：小于最大允许误差的 1/3；
● 工作压力：1.6、2.5、4.0、6.3、10 和 16MPa；
● 准确度等级：1.0、1.5。
FLXZ系列旋进漩涡气体流量计（以下简称流量计）具有以下特点：
● 无机械可动部件，耐腐蚀，稳定可靠，长期运行无须特殊维护，通用性、互换性好，使用寿命长。
● 采用 16 位计算机芯片，集成度高，体积小，性能好，整机功能强；
● 集流量探头、微处理器、压力、温度传感器于一体，采取内置式组合，使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正。
● 采用双探头检测和新型传感器处理技术以及合理的安装方式，大大提高了信号强度，使传感器能准确的检测出信号，并能抑制由压力波动和管线振动引起的干扰，即便在比较恶劣的环境下也能达到较高的精确度；
● 采用新颖专用显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量、以及介质压力、温度等参数；
● 采用 EEPROM 技术，参数设置方便，可永久保存，并可保存最长达一年的历史资料；积算仪可输出频率脉冲、4~20mA 模拟信号，并具有 RS485 接口，可直接与微机联网，传输距离可达 1.2km。
结构与工作原理

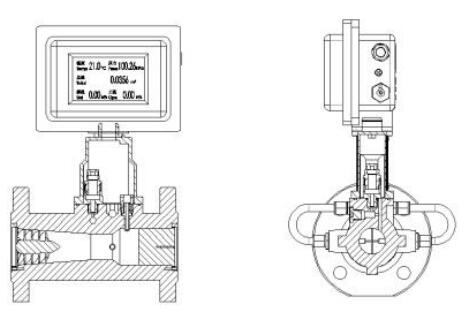

FLXZ系列旋进漩涡气体流量计结构紧凑，主要由壳体、旋涡发生体、传感器（温度、压力、流量）、整流器、支架和积算仪构成。（图 1）
FLXZ型旋进漩涡气体流量计结构示意图
流量传感器的流通剖面类似文丘利管的型式。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测组件测得流体二次旋涡进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，最后在液晶显示屏上显示出测量结果（瞬时流量、累积流量及温度、压力数据）。

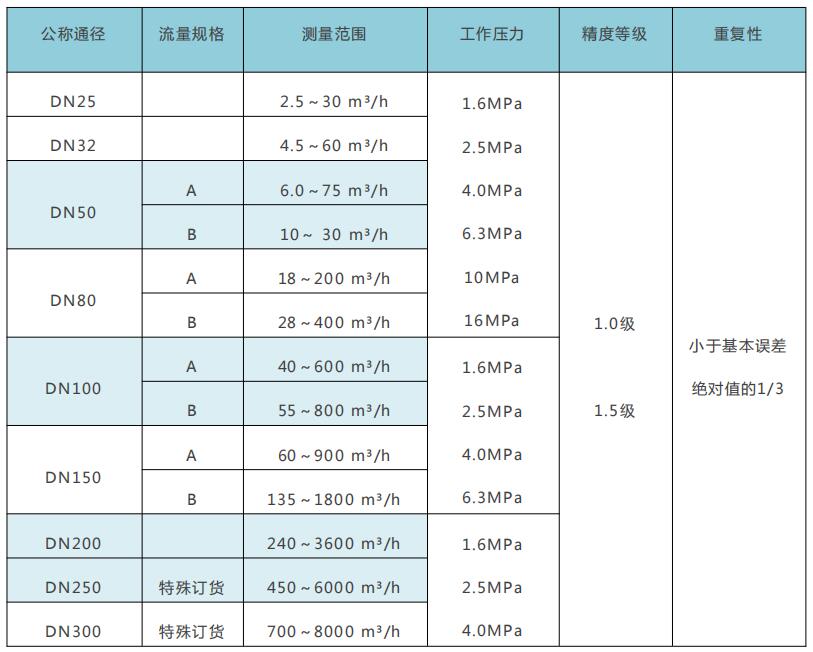

性能指标
在规定的测量范围内和工作条件下流量计的精确度等级为 1.0 级和 1.5 级。
电气指标
● 内电源 3.6V DC 平均电流 <200μA；
● 外电源 24V DC （二线制）电流 4<20mA；
● 外电源 24V DC （三线制）电流 < 100mA；
● 流量信号：脉冲信号；
● 温度信号：由温度传感器输出的阻值信号；
● 压力信号：由压力传感器输出的电压信号。
脉冲信号
直接输出工况或标况下的脉冲信号。频率范围：0.2Hz~700Hz；幅度：低电平 <0.5V，高电平V0-1V（V0-供电电压）；传输距离≤ 100m，由外电源供电工作。
模拟信号
二线制 4~20mA 一组；三线制 4~20mA 两组。每组电流输出可设置为压力、温度、工况流量和标况流量中的任意一种。
RS -485 接口信号
直接与上位机联网，可远传被测介质的温度、压力、瞬时流量、累积流量、仪表有关参数、运行状态及实时数据；与专用 MODEM 配套使用时，可实现电话通信。
防爆等级
隔爆型：其防爆标志为 Exd II BT4 Gb。
本安型：其防爆标志为 Exia II CT4 Ga。
防护等级
IP65

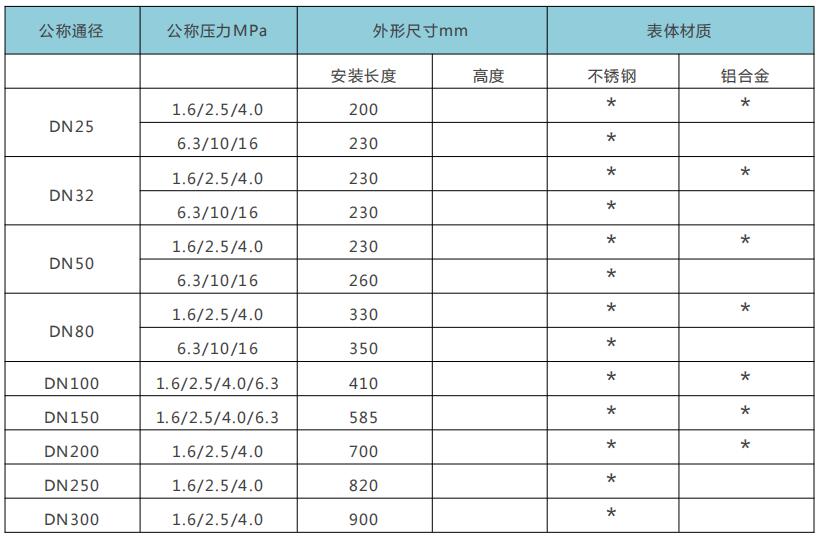

外形尺寸与安装
安装注意事项
● 传感器按流向标志可在垂直、水平或任意倾斜位置上安装；
● 当管线较长或距离振动源较近时，应在流量计的上、下安装支撑，以消除管线振动的影响；
● 传感器的安装地点应有足够的空间，以便于流量计的检查和维修，并应满足流量计的环境要求；
● 应避免外界强磁场的干扰；
● 在室外安装使用时，应有遮盖物，避免烈日曝晒与雨水侵蚀，影响仪表使用寿命；、
● 管线试压时，应注意智能型流量计所配置压力传感器的压力测量范围，以免过压损伤压力传感器；
● 应注意安装应力的影响，安装流量计上游和下游管道应同轴，否则会产生剪切应力。安装流量计
的位置应考虑密封垫片的厚度，或在下游侧安装一个弹性伸缩节；
● 安装流量计之前应先清除管道中的焊渣等杂物。
防爆场所安装要求
● 流量计应有可靠的接地，防爆接地不应与强电系统的保护接地共享。
● 现场测试电源时，不允许使用交流电源接地。
● 在任何情况下，用户不得自行更改防爆电路、元器件和防爆型式。
● 必须先切断外接电源再打开积算仪盖子。
环境条件
● 环境温度：-30℃ ~+55℃；
● 相对湿度：5%~95%；
● 大气压力：86kPa~106kPa。
● 介质温度范围：-20℃ ~+70℃；
